Installatie Sanibroyeur Unit
Installatie attentie punten Sanibroyeur unit -
Een Sanibroyeur - unit - Sanicompact zijn niet geschikt voor een vaat / was-machine
Er is een maximale temperatuur van toepassing van 35 graden.
Op een Sanibroyeur- unit kan uiteraard wel een douche of toilet-fonteintje op aan te sluiten,let wel op het model waarbij dit mogelijk is.
Bovenstaande foto geeft het juist aan.
Plaats altijd lange bochten of tussen 2 - 45 graden pvc stukken een recht stuk.
Helaas is het niet mogelijk om eerst horizontaal te gaan en dan omhoog.
Helaas is het niet mogelijk verticaal omhoog dan horizontaal en dan weer verticaal omhoog.
Stijgleiding (pvc) is altijd 32 mm na de eerste lange bocht gaat men over naar 40 mm. Wij raden een be/ontluchter te plaatsen op het hoogste punt.
Zo heeft de motor minder weerstand en zo heeft de Sanibroyeur een langere levensduur.
U dient de Sanibroyeur unit direct aan toilet aan te sluiten, elke Sanibroyeur unit is alleen geschikt voor staand toilet voor een hangtoilet dient u een Sanipack aan te kopen.
open link Sanipack open link Sanipack-Up
Bovenstaande foto: Afvoerleiding PVC 40mm dient altijd op afschot te liggen 1% is voldoende.
Wanneer er een afvoer aanwezig met in de vloer een 90 graden bocht aanwezig is.
Dient met te zorgen dat de druk verminderd is. Wanneer men toch op de 90 graden bocht aansluit kan dit zorgen voor abnormale slijtage van de broyeur.

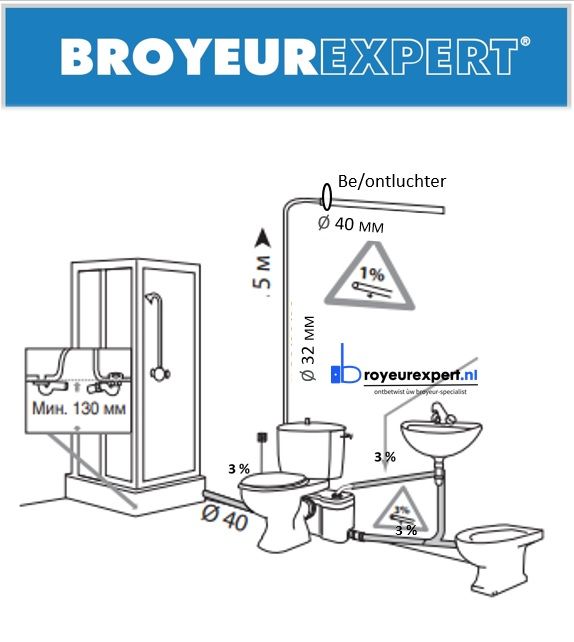

Bovenstaande afbeelding geeft aan dat met eerst een stijgleiding (witte pijl) maakt (32 mm) dan de eerste verlengde bocht een rechtstuk (40mm) met be/ontluchter (gele pijl) op nieuw
een verlengde bocht en een leiding (40 mm) naar onderen(rode pijl). Hierdoor is minder weerstand op de motor en minder druk in de pvc leiding.
Gebruik nooit geen ander materiaal dan PVC afvoerbuis, Zgn Flexbuis is niet geschikt voor een Sanibroyeur. Een voorbeeld van een flexbuis staat hierboven afgebeeld.
Gebruik nooit geen ander materiaal dan PVC afvoerbuis, Zgn Flexbuis is niet geschikt voor een Sanibroyeur. Een voorbeeld van een flexbuis staat hierboven afgebeeld.
Bovenstaande afbeelding: Aansluiting met een zgn, Y-stuk deze is juist. Wij raden zgn, T-stukken af.
Wij raden 90 graden PVC-stukken af en ook wanneer men 2 stuks 45 graden stukken aan elkaar zet. Plaats tussen de 2- 45 graden stukken een rechtstuk PVC van 10 cm. De doorstroming van water onderdruk gaat zonder te veel weerstand door de buis heen.
Wij raden 90 graden PVC-stukken af en ook wanneer men 2 stuks 45 graden stukken aan elkaar zet. Plaats tussen de 2- 45 graden stukken een rechtstuk PVC van 10 cm. De doorstroming van water onderdruk gaat zonder te veel weerstand door de buis heen.
Helaas is het niet mogelijk om eerst horizontaal te gaan en dan omhoog.
Helaas is het niet mogelijk verticaal omhoog dan horizontaal en dan weer verticaal omhoog.
Stijgleiding (pvc) is altijd 32 mm na de eerste lange bocht gaat men over naar 40 mm.
Wij raden een be/ontluchter te plaatsen op het hoogste punt.
Wij raden 90 graden PVC-stukken af en ook wanneer men 2 stuks 45 graden stukken aan elkaar zet. Plaats tussen de 2- 45 graden stukken een rechtstuk PVC van 10 cm. De doorstroming van water onderdruk gaat zonder te veel weerstand door de buis heen. Installeer de Sanibroyeur- unit vuilwaterpomp niet onder vloerniveau of in putten.
Een wat donkere afbeelding van een combinatie van een flex leiding en een "ächtbaan" Helaas dient men rekening te houden met de techniek van de Sanibroyeur. Ook deze constuctie is onjuist.
Plaats tussen 2 - 45 graden pvc stukken een recht stuk pvc zo heeft de motor minder weerstand en zo heeft de Sanibroyeur een langere levensduur.
Kelder opstelling: Indien U vanuit een kelder omhoog wenst te pompen dient de stijgleiding bij de Sanibroyeur omhoog te gaan. ( direct naar het hoogste punt)
VOORBEELDEN wat niet mogelijk is.
Helaas is het niet mogelijk om eerst horizontaal te gaan en dan omhoog.
Helaas is het niet mogelijk verticaal omhoog dan horizontaal en dan weer verticaal omhoog.
Stijgleiding (pvc) is altijd 32 mm na de eerste lange bocht gaat men over naar 40 mm.
Wij raden een be/ontluchter te plaatsen op het hoogste punt.
Wanneer er een afvoer aanwezig met in de vloer een 90 graden bocht aanwezig is.
Dient met te zorgen dat de druk verminderd is. Wanneer men toch op de 90 graden bocht aansluit kan dit zorgen voor abnormale slijtage van de broyeur.
Bovenstaande afbeelding geeft aan dat met eerst een stijgleiding (witte pijl) maakt (32 mm) dan de eerste verlengde bocht een rechtstuk (40mm) met be/ontluchter (gele pijl) op nieuw
een verlengde bocht en een leiding (40 mm) naar onderen(rode pijl). Hierdoor is minder weerstand op de motor en minder druk in de pvc leiding.

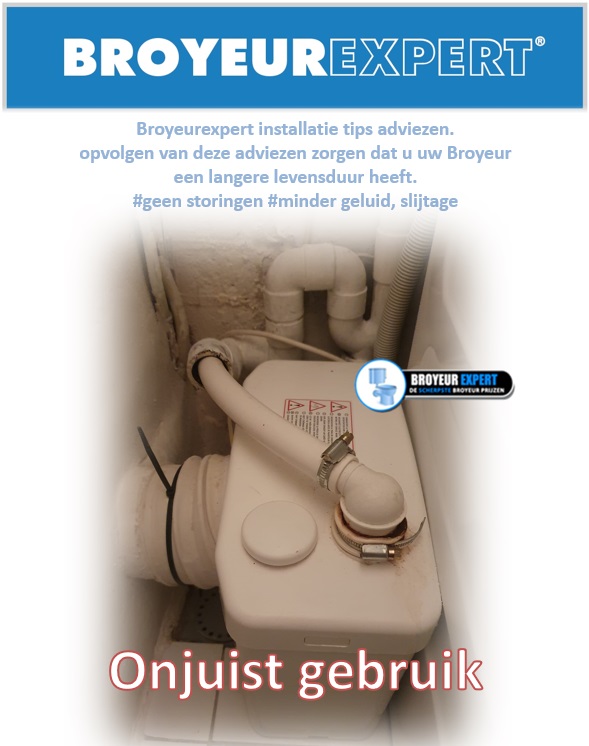

Onderstaande foto geven meer onjuist aangesloten units aan.
Bij elke Sanibroyeur wordt een terugslagklep geleverd deze dient met te gebruiken. Wenst men direct dient men een rechte terugslag aan te schaffen.
Als men kiest voor een verlening (afstand) gebruik altijd de grootste spoeling.
Gratis Controle na installatie door uw installatiebedrijf als extra service bij Broyeurexpert.
Installatie controle service is van toepassing op uw aankopen bij Broyeurexpert Benelux.
Wij begrijpen dat het installeren van een broyeurtoilet geen dagelijkse kost is voor u als particulier / klusbedrijf / installatiebedrijf.
Nadat de installatie, bij voorkeur, door uw installateur is aangelegd, bieden wij u de mogelijkheid om deze installatie te beoordelen. Daarom hebben wij van broyeurexpert een controle service mogelijk gemaakt. U kunt van de installatie 4 foto’s mailen (bochten, buisdiameter, afschot) of versturen via WhatsApp, waarbij wij dit (geheel vrijblijvend) dan kunnen beoordelen en u een akkoord sturen als deze (voor zover mogelijk beoordeelbaar) juist is geïnstalleerd. Mochten er onduidelijkheden of verbeterpunten zijn, dan zullen we u dat berichten.
Hoe werkt dit.
Mail de installatie foto's door naar fotocontrole@gmail.com of whatsApp 0615003607 de foto’s door. Wij berichten u snel binnen 1 werkdag. Vermeld uw factuurnummer, naam, woonplaats en bij Email ook uw telefoonnummer. Maak duidelijke foto's en stuur deze door. Wij beoordelen het deel wat op de foto zichtbaar is. Vermeld de diameter van de pvc buis (deze zijn op foto meestal niet zichtbaar)
Let op het whatsApp nummer is geen telefoonnummer.
